一、儀器用途：

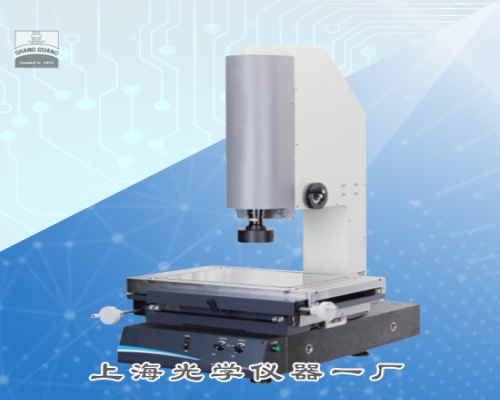

VMS-G型系列手動影像測量?jī)x適用于以二維坐標測量為目的的應用領域,在機械、電子、儀表、塑料等行業被廣泛應用。。
二、儀器特點：
專用測量軟件，高清晰彩色攝像機
軟件輔助調光，便于使用者知道光是否過度飽和
可通過激光指示器尋找被測工件的具體位置，可適應復雜的工件測量
可實現高度輔助測量
光柵尺分辨力為0.5um
腳踏開關與軟件配合，操作更簡便
三、規格參數：
型號 | VMS-2010G | VMS-3020G | VMS-4030G | |||
工作臺 | 金屬臺尺寸 | 404 × 228 | 500 × 330 | 606 × 466 | ||
玻璃臺尺寸 | 260 × 160 | 350 × 250 | 450 × 350 | |||
運動行程 | 200 × 100 | 300 × 200 | 400 × 300 | |||
X、Y、Z數顯分辨率 | 0.5 μm | |||||
示值誤差 | E1XY=(2.5+L/100)μm | |||||
Z軸升降行程 | 150mm | |||||
影像系統 | 攝像機： 彩色1/3"CCD攝像機 變倍鏡頭倍率： 0.7×～4.5× | |||||
視頻總倍率：24× ～150×(21.5"顯示器) 物方視場：8.1mm～1.3mm | ||||||
儀器重量 | 110 | 140 | 240 | |||
電源、電壓 | 電源AC 100-240V、50/60Hz； 功率50W | |||||
儀器配件 | 1×鏡筒(標配) | 0.5×鏡筒(選配) | 工作距離 (mm) | |||
變倍鏡頭組 | 0.7×～4.5× | 0.7×～4.5× | ||||
附加鏡 | 視頻倍率 | 物方視場(mm) | 視頻倍率 | 物方視場(mm) | ||
0.5× (選配) | 12×～75× | 16.2～2.6 | 6×～37.5× | 32.4～5.2 | 175 | |
1× (標配) | 24×～150× | 8.1～1.3 | 12×～75× | 16.2～2.6 | 92 | |
2× (選配) | 48×～300× | 4～0.7 | 24× ～150× | 8.1～1.3 | 36 | |
注： 1、建議放置臺:載重需 ≥350kg 尺寸:1000×600×500(mm) 2、物方視場為對角線的長度，當您選擇不同的配置時，價位會有所不同 | ||||||
