一、儀器用途：

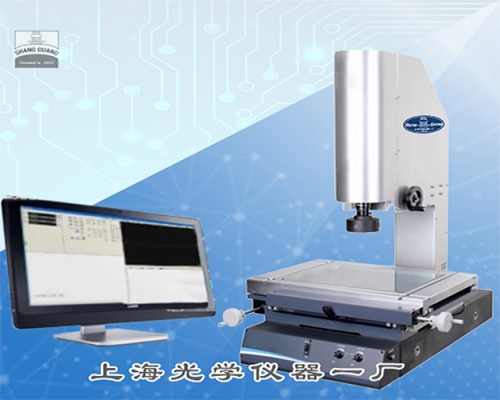

VMS-F型系列手動影像測量儀品質優良，性能穩定。儀器配合專用測量軟件具有多種數據處理、顯示、輸入、輸出功能，采用專業測量軟件對測繪圖形進行處理。適用于以二維坐標測量為目的的一切領域，在機械、電子、航空、航天、兵工、儀表、塑膠等行業被廣泛使用。
二、儀器特點：
QMS3D-F專用測量軟件，能兼容最新Windows系統，操作簡便功能強大；
標配特制工業高清數字相機具備較高的色彩還原度，且可切換全屏圖像畫面；
電子反饋鏡頭可使光學倍率更精準，同時具備程控調光和旋鈕調光功能；
軟件可以實現輔助調光，讓燈光明暗更精準，便于使用者知道光是否過度飽和
具有的雙激光指示器尋找、定位零件，測量位置更精準，有效的提高了測量效率;亦可應對高復雜的工件測量；
可實現高度輔助測量；
光柵尺分辨力為0.5um；
腳踏開關與軟件配合，操作更簡便。
三、規格參數：
型號 | VMS-2010F | VMS-3020F | VMS-4030F | |
工作臺 | 金屬臺尺寸 | 404 × 228 | 500 × 330 | 606 × 466 |
玻璃臺尺寸 | 260 × 160 | 350 × 250 | 450 × 350 | |
運動行程 | 200 × 100 | 300 × 200 | 400 × 300 | |
X、Y、Z數顯分辨率 | 0.5 μm | |||
示值誤差 | E1XY=(2.5+L/100)μm | |||
Z軸升降行程 | 150mm | |||
影像系統 | 攝像機： 彩千兆網攝像機 電子反饋變倍鏡頭倍率：0.58×～7.5×（軟件自動感應12檔可變倍范圍,視頻總倍率約27×～ 350×） 物方視場（對角線）：14mm～1.4mm | |||
儀器重量 | 110 | 140 | 240 | |
外形尺寸 (長×寬×高)mm | 540×560×850 | 760×600×900 | 970×670×940 | |
電源、電壓 | 電源AC 100-240V、50/60Hz； 功率50W； 表面光源與透射光源均用LED，亮度可調(可配同軸光) | |||
注： 1、建議放置臺:載重需 ≥350kg 尺寸:1000×600×500(mm) 2、物方視場為對角線的長度，當您選擇不同的配置時，價位會有所不同 | ||||
